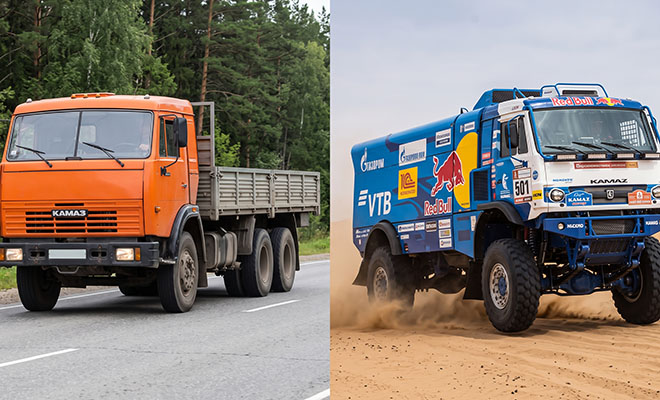

КамАЗ, который выступает на ралли «Дакар», внешне напоминает обычный грузовик из Набережных Челнов. Однако под кабиной у спортивной машины скрывается совсем другая конструкция. Инженеры усиливают раму, устанавливают специальные мосты и переделывают подвеску, а кабину смещают ради лучшей развесовки и устойчивости. При этом решения зависят от поколения гоночного грузовика: машины команды «КАМАЗ-мастер» разных лет заметно отличаются друг от друга.
Рама: основа, рассчитанная на удары
У обычного бортового КамАЗа рама несет кабину, двигатель, трансмиссию и грузовую платформу. Она рассчитана на эксплуатацию с установленной производителем нагрузкой: перевозку груза, движение по дорогам и работу на строительных или промышленных площадках. Ее прочности достаточно для штатных условий, но раллийная трасса предъявляет к конструкции другие требования.

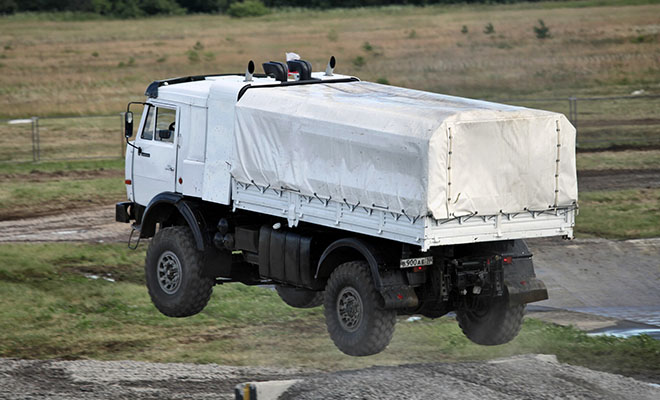

На «Дакаре» грузовик может часами двигаться по песку, каменистым участкам и неровностям, на высокой скорости проходя препятствия. При приземлениях после прыжков и сильных ударах нагрузка на шасси резко возрастает. Поэтому раму спортивной машины серьезно усиливают, адаптируя конструкцию к продолжительным динамическим нагрузкам.
Именно эта доработка помогает сохранить геометрию шасси и выдерживать тяжелые условия гонки.
При этом гоночный грузовик не обязательно тяжелее серийного во всех отношениях. Инженеры стараются одновременно повысить прочность и уменьшить массу там, где это возможно. Например, в одной из спортивных версий «КАМАЗ-мастер» использовала алюминиевые трубы для каркаса надстройки, снижая вес машины.
Какие мосты ставят на КамАЗ
Мосты передают крутящий момент на колеса и выдерживают нагрузки от массы грузовика, разгона, торможения и ударов подвески. На серийном бортовом КамАЗе устанавливаются агрегаты, предусмотренные для конкретной модели. Например, у полноприводного КамАЗ-4326 штатная трансмиссия включает передний и задний ведущие мосты.
В спортивных грузовиках команды «КАМАЗ-мастер» применялись мосты финской фирмы Sisu. Они стали одним из заметных отличий гоночной техники от серийных машин. В спортивной конструкции важны не только прочность и способность передавать большой крутящий момент, но и масса агрегатов, надежность при длительной работе и поведение автомобиля на неровной поверхности.
Менялась и остальная трансмиссия. В спортивных машинах использовались, в частности, 16-ступенчатые коробки передач ZF и раздаточные коробки Steyr. Серийный КамАЗ-4326 оснащался десятиступенчатой коробкой передач.
Кабина: похожа снаружи, устроена иначе
У серийного бортового КамАЗа кабина расположена над двигателем. Такое решение позволяет сделать грузовик относительно компактным при большой длине платформы. В зависимости от модели и комплектации кабина может иметь спальное место, высокую или низкую крышу.
На гоночных машинах кабину серьезно дорабатывают. В некоторых поколениях «КАМАЗ-мастер» ее сдвигали назад, чтобы улучшить распределение массы между осями и управляемость. В версии, описанной командой в 2011 году, перенос кабины позволил приблизить развесовку к соотношению 50 на 50. При этом посадка и доступ внутрь стали менее удобными, зато машина лучше подходила для спортивной езды.

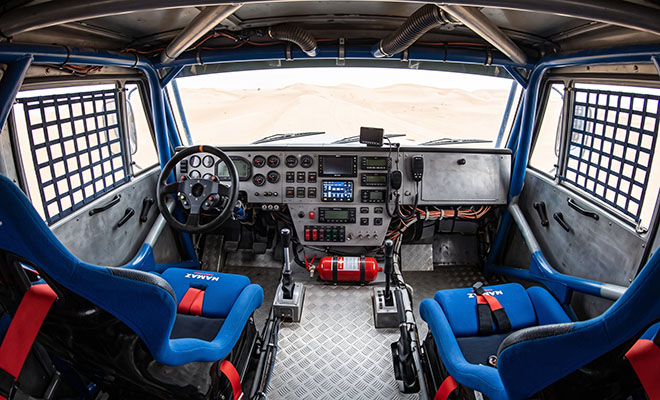

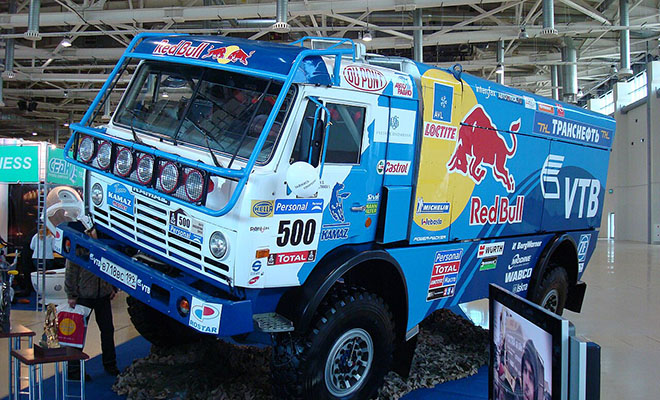

Внешне гоночная кабина тоже может отличаться. Вместо привычных фар в бампере на отдельных машинах устанавливались небольшие ксеноновые фары в передней части. Внутри кабину оборудуют с учетом требований соревнований: устанавливают каркас безопасности и спортивные сиденья с ремнями, а расположение органов управления подчиняют работе экипажа на трассе.
Сложная подвеска
У серийного КамАЗа подвеска рассчитана на перевозку грузов в обычных условиях эксплуатации. У спортивного грузовика ее задача сложнее: колеса должны сохранять контакт с поверхностью на ухабах и в песке, а удары не должны лишать экипаж контроля над машиной.
В гоночных КамАЗах применялись рессоры с меньшим числом листов, дополненные пружинами и реактивными тягами. Использовались и специальные амортизаторы, рассчитанные на высокие нагрузки. Настройки подвески подбирают под массу машины, особенности трассы и стиль прохождения препятствий. Это позволяет грузовику двигаться быстрее по неровной поверхности и сохранять управляемость.
В серийной машине подобные настройки не были бы универсальным преимуществом: бортовик должен перевозить груз, работать на дорогах и выдерживать предусмотренные условия эксплуатации. Спортивная подвеска, напротив, оптимизирована под конкретную задачу — быстро проходить сложную трассу.
