У ЛуАЗ-969 было всего 40 сил, но колеса жили своей жизнью. Как советские инженеры обхитрили бездорожье

У ЛуАЗ-969М было всего 40 л. с., зато независимая торсионная подвеска всех четырех колес, дорожный просвет 280 мм и необычная трансмиссия с приводом заднего моста через трехопорный вал. Советские инженеры сделали ставку не на мощность, а на механику: по заводским данным, машина могла преодолевать подъемы до 58%. Разбираемся, как устроена «Волынь» и сколько за нее просят на вторичном рынке.

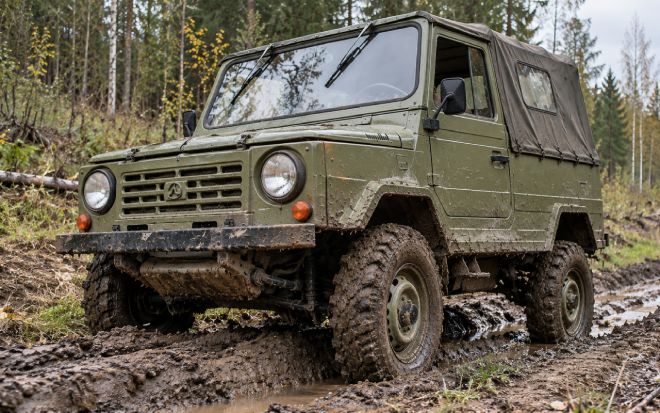

Источник: Trendymen/AI

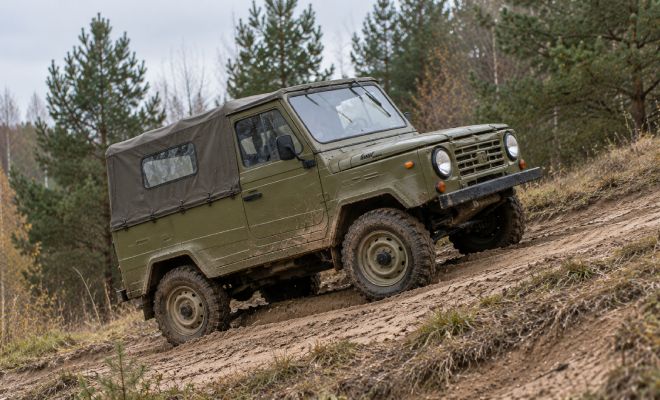

Источник: Trendymen/AI

Подвеска, которая работала за четверых

ЛуАЗ-969М создавали для сельской местности, где асфальт мог закончиться посреди маршрута, а дальше начинались колеи, раскисшие поля и лесные дороги. Поэтому конструкторы уделили особое внимание ходовой части.

Все четыре колеса получили независимую торсионную подвеску на продольных рычагах. Вместо привычных пружин упругими элементами служили торсионы — металлические стержни, которые скручивались под нагрузкой и возвращались в исходное положение.

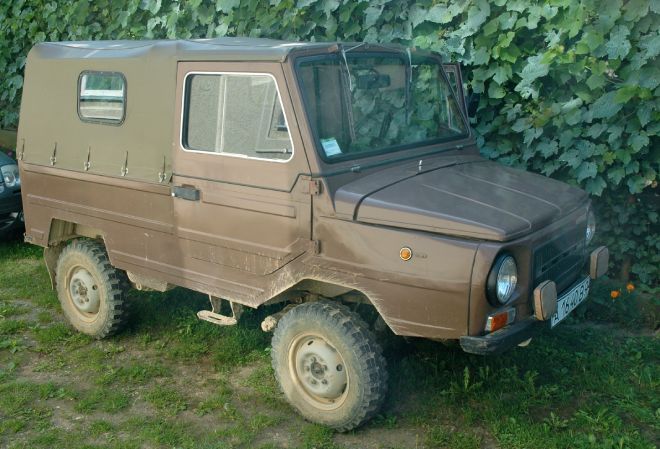

Фото: VargaA - Own work, CC BY-SA 3.0, Wikimedia Commons

Представим, что переднее колесо попадает в яму, а противоположное заднее оказывается на бугре. Каждое может перемещаться относительно кузова по собственной траектории, отрабатывая неровности независимо от соседнего. Это помогает колесам сохранять контакт с грунтом и уменьшает передачу резких перемещений на кузов.

Такая схема не делала ЛуАЗ неуязвимым на бездорожье, но давала ему серьезное преимущество на пересеченной местности. Для легкого автомобиля с маломощным двигателем это было особенно важно.

Колесные редукторы и 280 мм под днищем

Вторая хитрость пряталась у ступиц. Колесные редукторы изменяли передаточное отношение трансмиссии непосредственно возле колес и позволяли увеличить дорожный просвет без установки огромных шин.

Источник: Trendymen/AI
Источник: Trendymen/AI

У ЛуАЗ-969М клиренс достигал 280 мм. Для компактной машины на 13-дюймовых колесах это внушительный показатель: под днищем оставалось достаточно пространства, чтобы реже цепляться за выступы грунта и колеи.

Полный привод тоже работал по-своему. Передние колеса приводились постоянно, а задний мост водитель подключал при необходимости. Для сложных участков предусматривалась понижающая передача, а задний межколесный дифференциал можно было принудительно заблокировать.

ЛуАЗ не пытался выехать из грязи одним разгоном. Его козырями были небольшой вес, высокий клиренс и возможность подобрать режим трансмиссии под сложный участок.

Вал внутри трубы: необычная трансмиссия «Волыни»

Самое неожиданное решение обнаруживается под кузовом. В трансмиссии ЛуАЗ-969М использовался трехопорный торсионный вал привода заднего моста. Он работал внутри специальной трубчатой конструкции, связывавшей агрегаты трансмиссии.

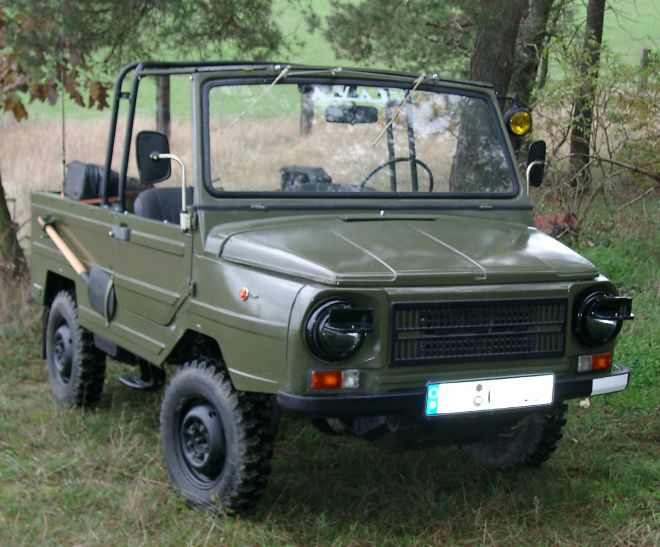

Фото: Luaz, CC BY-SA 3.0, Wikimedia Commons

Такое устройство помогало сохранить компактную компоновку и обеспечить правильное взаимное положение узлов. Для автомобиля, который снаружи выглядел почти игрушечным, инженерная начинка получилась весьма серьезной.

Еще одна особенность: привычной отдельной раздаточной коробки здесь не было. Подключение заднего привода и понижающая передача были предусмотрены в конструкции трансмиссии. Это позволяло обойтись без отдельного крупного агрегата и сохранить компактность машины.

Подъем до 58% и цена на вторичном рынке

По заводским техническим данным, ЛуАЗ-969М мог преодолевать подъем до 58% при полной массе. Это соответствует углу примерно 30 градусов, а не 58 градусам. Заявленная глубина преодолеваемого брода составляла 450 мм — показатель, который не стоит воспринимать как гарантию безопасного проезда через любую водную преграду.

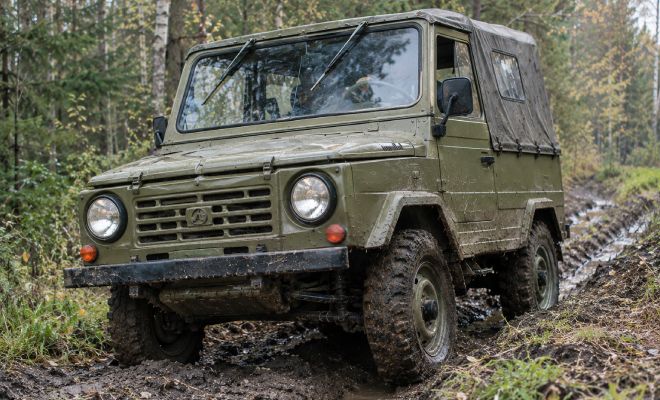

Источник: Trendymen/AI
Источник: Trendymen/AI

При снаряженной массе около 960 кг двигатель объемом 1,2 литра развивал примерно 40 л. с. Максимальная скорость составляла около 85 км/ч. На шоссе ЛуАЗ не блистал динамикой, зато на плохой дороге его возможности определялись далеко не одной мощностью.

На российском вторичном рынке за ЛуАЗ-969М просят примерно от 50 тысяч рублей за отдельные недорогие экземпляры до 300 тысяч рублей и выше за восстановленные машины. Это цены объявлений, а не статистика заключенных сделок.

У «Волыни» была своя инженерная философия: если нельзя добавить мотору лишние сто лошадиных сил, можно эффективнее использовать каждое колесо. И маленький ЛуАЗ до сих пор интересен именно этим — его проходимость обеспечивалась не мощностью, а продуманной механикой.
