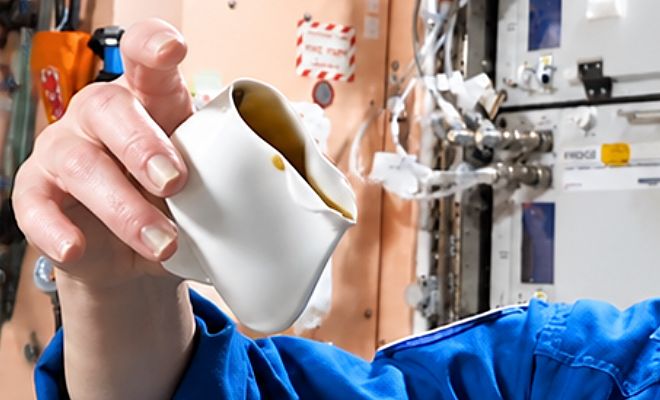

Как известно, в невесомости вода стремится покинуть любую посуду. Но в кружке Space Cup вода не просто остается внутри, а стремится к краю, к месту откуда вы пьете. Так изобретение Дональда Петтита не борется с законами физики, а заставляет их работать на себя.
Как обычная кофейная кружка добралась до орбиты
До появления Space Cup астронавты и космонавты в основном пили из герметичных пакетов с трубочками. Система работала, но даже утренний кофе превращался в питье из упаковки.
Петтит хотел дать космосу нормальную кружку. Он был не просто астронавтом, но и инженером, которому нравилось экспериментировать с жидкостями в условиях невесомости.

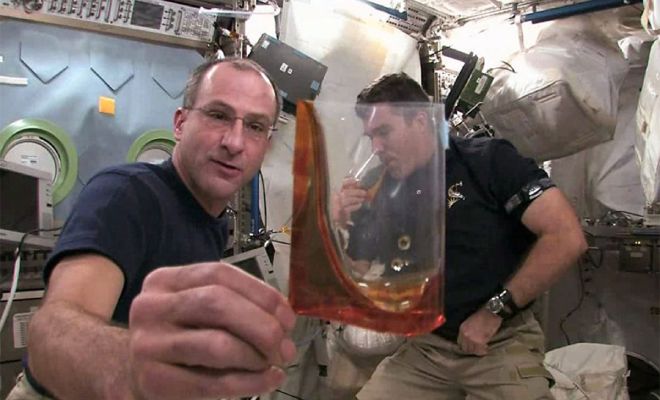

В ноябре 2008 года, во время миссии STS-126 шаттла Endeavour к МКС, он собрал первый прототип из того, что оказалось под рукой: тонкой пластиковой пленки и термостойкой ленты. Получилась конструкция в форме капли с заостренным краем.
Идея заключалась в том, чтобы использовать силы, которые на Земле почти незаметны, потому что их действие перекрывает гравитация. В космосе именно эти силы позволяют управлять движением жидкости.
Эксперимент оказался достаточно перспективным, чтобы к нему подключились специалисты по физике жидкостей, в том числе Марк Вайсслогель из Университета штата Орегон. Самодельная конструкция из пленки и ленты превратилась в более совершенную модель, которую можно было изготовить на 3D-принтере.
В 2012 году усовершенствованную кружку успешно испытали в космосе. Так эксперимент одного астронавта стал полноценной инженерной разработкой.
Почему вода не выливается из обычной кружки в космосе
Чтобы понять принцип работы Space Cup, сначала нужно разобраться, что происходит с водой, когда исчезает привычное понятие «вниз».
На Земле гравитация постоянно тянет воду к полу. Наклоните кружку — поверхность жидкости останется горизонтальной, а напиток перельется через край.
На орбите все иначе. Станция и все, что находится внутри нее, непрерывно падают вокруг Земли. Это и есть микрогравитация: гравитация никуда не исчезает, но ее привычное воздействие на жидкости практически не ощущается.
Налейте воду в обычную открытую кружку в космосе, и она не обязательно выльется наружу. Вместо этого вода соберется в округлые капли и начнет прилипать к поверхностям. Но спокойно стоять на дне, как кофе на кухонном столе, она не будет.
А теперь представьте, что вы наклоняете такую кружку. На Земле вода стекает к нижнему краю, но в невесомости она может остаться на стенке, собраться в шар или переместиться к ободку просто потому, что вы повернули кружку.
Главная проблема в том, что ничто не направляет жидкость туда, куда вам нужно. Обычная кружка не умеет управлять движением воды в таких условиях. А если капля оторвется от поверхности, она не упадет на пол, а будет плавать по каюте.
Свободно летающая капля может попасть на электронику, проникнуть в вентиляционный канал или оказаться на оборудовании, которое вообще не рассчитано на контакт с водой.
Как работает Space Cup: физика вместо гравитации
Конструкция использует три физических явления: поверхностное натяжение, смачивание и капиллярный эффект.
Начнем с поверхностного натяжения. Молекулы воды притягиваются друг к другу, поэтому поверхность жидкости ведет себя подобно тонкой эластичной пленке. Именно поэтому небольшая капля сохраняет компактную форму, а не растекается бесконечно.
Следующий фактор — смачивание. Вода взаимодействует со стенками кружки. В зависимости от материала и формы поверхности она может хорошо прилипать к ней или почти не задерживаться.
Этим можно управлять. Если подобрать подходящий материал и правильную геометрию, вода будет двигаться вдоль стенки в нужном направлении.
Третий механизм — капиллярный эффект. Вы наверняка замечали, как бумажное полотенце впитывает пролитую жидкость или как вода поднимается по тонкой трубке. В узком канале поверхностное натяжение и взаимодействие жидкости со стенками могут перемещать ее даже против силы тяжести.
Что происходит внутри кружки
Space Cup использует эффект поведения воды намеренно.
- Вы наливаете напиток. В условиях микрогравитации жидкость прилипает к поверхностям и начинает перемещаться по каналу.
- Вода поднимается к ободку. Форма канала и поверхностное натяжение направляют ее к краю кружки.
- Жидкость удерживается у края. В определенный момент силы приходят в равновесие, и напиток не выливается сам по себе.
- Вы делаете глоток. Губы касаются края и вытягивают жидкость из канала. Равновесие нарушается, и следующая порция воды движется из кружки ко рту. Процесс продолжается, пока напиток не закончится.
По сути, кружка представляет собой пассивную систему подачи жидкости. Никаких насосов, клапанов или источников питания. Всю работу выполняет правильно рассчитанная форма, использующая естественные свойства воды.
Почему кофе не выливается, когда вы наклоняете кружку
Главное отличие Space Cup в том, что она не герметична. Форма не запирает жидкость внутри, а контролирует ее положение с помощью геометрии и поверхностных сил.
У обычной кружки нет канала, который одновременно направлял бы напиток к губам и удерживал его у края. У Space Cup такой канал есть. Его форма заставляет жидкость двигаться к ободку, где она удерживается благодаря поверхностному натяжению.
Поэтому можно пить обычными движениями, не опасаясь, что кофе внезапно отправится в свободный полет по модулю. Испытания показали, что жидкость остается внутри при движениях, характерных для обычного питья.
Но называть кружку абсолютно непроливаемой было бы неправильно. Сильный удар, резкое ускорение или неподходящие условия могут нарушить равновесие. Имеет значение даже состав напитка: молоко и сахар способны изменить поведение жидкости.
Зачем NASA вообще нужна кофейная кружка
На первый взгляд Space Cup выглядит как забавный эксперимент. Но за ним стоит задача куда серьезнее, чем приготовление кофе в космосе.
Жидкости окружают астронавтов повсюду: системы охлаждения, питьевая вода, переработка отходов, топливные баки. В условиях микрогравитации предсказать их движение так же, как на Земле, невозможно.
В топливном баке космического аппарата инженерам необходимо знать, где окажется топливо, как оно попадет в двигатель и как не допустить попадания пузырьков газа в топливопровод. В системе переработки воды жидкость должна двигаться предсказуемо, без постоянного контроля со стороны дополнительного оборудования.
Исследования капиллярных эффектов помогают проектировать такие системы. Каждую задачу, которую можно решить пассивно — с помощью формы канала или резервуара, — не приходится перекладывать на дополнительные механические компоненты, которые могут выйти из строя.
Space Cup наглядно демонстрирует этот подход. Сложная задача гидродинамики, решенная с помощью относительно простого предмета.
В чем смысл
Космическая кружка интересна тем, что на Земле мы привыкли поручать всю работу гравитации. В невесомости инженерам приходится использовать другие физические явления, чтобы добиться того же результата.
На Земле вода просто стекает на дно кружки, и мы даже не задумываемся об этом. На орбите приходится специально проектировать сосуд, чтобы жидкость оказалась именно там, где ее ждет человек.
И все это ради одной простой вещи: чтобы спокойно выпить чашку кофе.
