Арвид. Как в 90е видеомагнитофоны были жесткими дисками для записи данных
В начале 1990-х годов видеомагнитофоны были на пике популярности в России. Но их использовали не только для записи фильмов. В Зеленограде был создан контроллер «Арвид», который позволил использовать обычный домашний видеомагнитофон формата VHS в качестве емкого и дешевого банка для хранения данных. На обычную видеокассету помещалось больше 2 гигабайт: притом, что в те времена все пользовались дискетами объемом в 1,44 мегабайта.
Как был устроен «Арвид»: архитектура и принцип работы

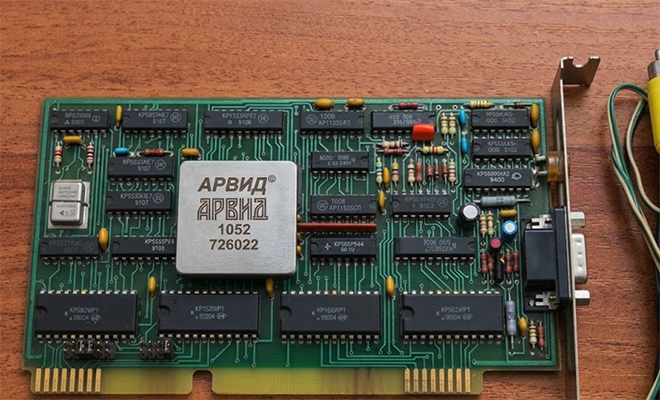

«Арвид» представлял собой специальную плату, которая вставлялась в ISA-слот материнской платы компьютера. Плата транслировала данные с жесткого диска в виде черно-белых квадратов, полос и импульсов, формируя из них полноценный видеопоток. Видеомагнитофон принимал этот сигнал через обычный видеокабель и записывал его на магнитную ленту точно так же, как очередной фильм.
В основе работы устройства лежала изящная инженерная идея — обмануть видеомагнитофон, заставив его воспринимать цифровую информацию как обычную телевизионную картинку.
Модуляция видеосигнала. Плата «Арвид», устанавливаемая в ISA-слот материнской платы, конвертировала двоичный код компьютера (нули и единицы) в аналоговый видеосигнал стандарта PAL или SECAM. На экране телевизора или монитора этот процесс выглядел как хаотично мерцающая сетка из черных и белых прямоугольников или полос.
Защита от повреждений пленки. Магнитная лента VHS быстро изнашивалась, а царапины или пыль приводили к выпадению кадров. Для защиты от потерь разработчики применили аппаратный алгоритм коррекции ошибок — коды Рида — Соломона. Благодаря этому система считывала данные без сбоев даже с заезженных кассет с видимыми помехами.
Сколько данных влезало на одну кассету
Для 1990-х годов характеристики «Арвида» выглядели невероятно.
На стандартную трехчасовую видеокассету E-180 помещалось от 2 до 3,25 гигабайта информации (в зависимости от модели контроллера — «Арвид 1020» или более поздний «Арвид 1052»). В то время это равнялось емкости десятка дорогих жестких дисков.
Скорость передачи данных составляла от 200 до 325 килобайт в секунду. Запись гигантского по тем временам архива в пару сотен мегабайт занимала около пятнадцати минут.
Чтобы пользователю не приходилось вручную нажимать кнопки на магнитофоне, к плате подключался специальный инфракрасный светодиод. Контроллер сам посылал команды на ИК-приемник — перематывал ленту на нужный сектор, запускал запись или воспроизведение.
Модельный ряд: от эксклюзивных прототипов до массовых
За годы существования проекта зеленоградские инженеры выпустили несколько поколений плат, постоянно наращивая скорость передачи и плотность записи.
Арвид 1010 (1992 год) стал первопроходцем серии. На одну кассету E-180 помещалось от 200 до 800 Мегабайт данных, а скорость передачи не превышала 100 Кбайт/с. Модель выпускалась небольшими партиями и использовалась преимущественно энтузиастами.
Арвид 1020 (1994 год) стал самой массовой и народной моделью. 8-битная ISA-плата научилась уплотнять поток и выжала из кассеты E-180 рекордные для своего времени 2 Гигабайта информации. Скорость передачи увеличилась до 200 Кбайт/с, что сделало устройство стандартом для резервного копирования в банках и коммерческих фирмах.
Арвид 1051 / 1052 (1997 год) стал вершиной эволюции линейки. Переход на 16-битную шину ISA и продвинутые микросхемы позволил поднять скорость обмена до 325 Кбайт/с. На кассету формата E-180 помещалось уже 3,25 Гигабайта, а на редкие E-240 — до 4,5 Гигабайт данных.
В конце 90х был представлен Арвид 2000 (конец 1990-х), экспериментальная разработка, планировавшаяся под набирающий популярность интерфейс PCI с теоретической скоростью записи до 1 Мбайт/с. Однако проект так и не вышел в массовую серию из-за стремительного удешевления жестких дисков и появления приводов CD-R.
Почему «Арвид» завоевал рынок и куда он исчез
Благодаря доступной стоимости VHS-кассет «Арвид» стал настоящим спасением для российских банков, бухгалтерий, коммерческих фирм и первых интернет-провайдеров.
На кассеты бэкапили гигантские базы данных, архивы документов и библиотеки софта для систем BBS. Даже если на кассете появлялись помехи или дефекты пленки, встроенные алгоритмы коррекции ошибок Рида — Соломона восстанавливали поврежденные файлы.
Эпоха «Арвида» угасла в начале 2000-х с приходом новых технологий. Жесткие диски резко подешевели и выросли в объемах, на смену пленочным носителям пришли доступные приводы CD-R и DVD-R. Однако «Арвид» навсегда остался в истории как один из самых остроумных и успешных примеров отечественной инженерной находчивости.
