Здание размером с город. Как будет выглядеть фабрика Terafab Илона Маска
Представьте завод, который по размерам сравним с небольшим городом. Предприятие совсем скоро станет крупнейшей в истории промышленной площадкой: зачем понадобился Terafab, и как устроена мегафабрика, которая задумана для производства микросхем в невиданных ранее объемах.
Как устроена фабрика Terafab
Площадь комплекса занимает примерно 9,3 квадратных километра. Для сравнения, территория Суздаля — всего 9 квадратных километров, все Монако в четыре раза меньше.

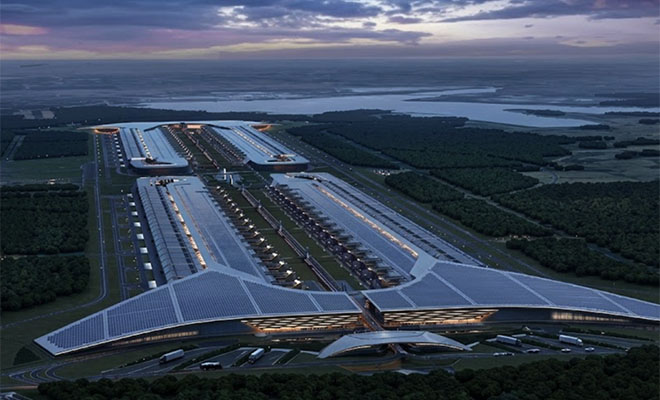

Terafab состоит из нескольких гигантских зданий, объединенных в единую производственную систему. Пока задуманы четыре огромных корпуса прямоугольной формы.

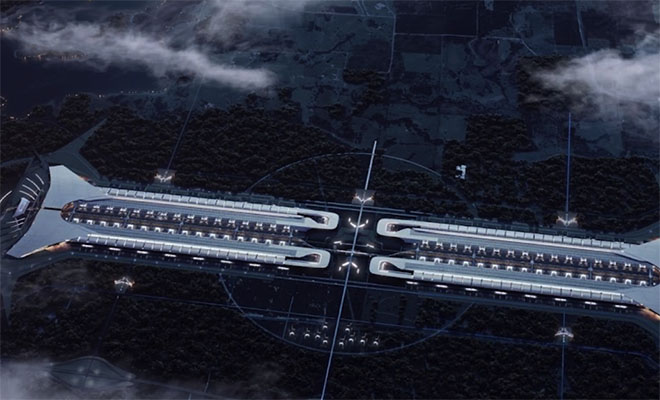

Между ними должны проходить закрытые транспортные конструкции, по которым материалы и готовая продукция смогут перемещаться между отдельными участками производства.
Что будет находиться внутри Terafab
Основу предприятия составят производственные корпуса. Здесь кремниевые пластины будут проходить десятки и сотни технологических операций, постепенно превращаясь в готовые полупроводниковые изделия.
Но за пределами чистых помещений будет находиться не менее важная часть комплекса. Фабрике потребуются мощные электрические подстанции, системы охлаждения, установки для очистки воды и оборудование для работы с химическими веществами. Особое значение имеет вода. Производство полупроводников использует большие объемы сверхчистой воды, которая применяется для очистки кремниевых пластин на различных этапах изготовления. После использования ее необходимо очищать, поэтому на территории крупных фабрик создаются сложные системы водооборота.
Еще одна важная составляющая — вентиляция. Производственные помещения должны постоянно получать очищенный воздух, а загрязненный воздух необходимо удалять. Для предприятия такого масштаба это превращается в отдельную инженерную систему, сопоставимую с инфраструктурой крупного города.
Как производят микросхемы
Современный процесс изготовления микросхем начинается с кремниевой пластины. На ее поверхности формируется огромное количество чрезвычайно мелких структур. Для этого используются литографические установки, системы нанесения материалов, травления и контроля. Каждый этап должен выполняться с высокой точностью, поскольку ошибка на ранней стадии может привести к потере всей пластины.
Поэтому внутри фабрики одновременно работают производственные линии и многочисленные лаборатории контроля качества. Специалисты постоянно проверяют состояние оборудования и готовых пластин, а автоматизированные системы отслеживают параметры технологического процесса.
Чем меньше становятся элементы микросхем, тем выше требования к производственной среде. Именно технологическая сложность, а не только количество оборудования, заставляет производителей строить предприятия огромных размеров.
Зачем нужны фабрики такого масштаба
Производство чипов постепенно становится одной из важнейших отраслей мировой промышленности. Микросхемы необходимы практически для любой современной техники, а наиболее передовые технологии производства сосредоточены у ограниченного числа компаний и регионов.
Строительство гигантских фабрик позволяет увеличить выпуск продукции, сократить зависимость от отдельных производственных площадок и удовлетворить растущий спрос на вычислительные компоненты.
